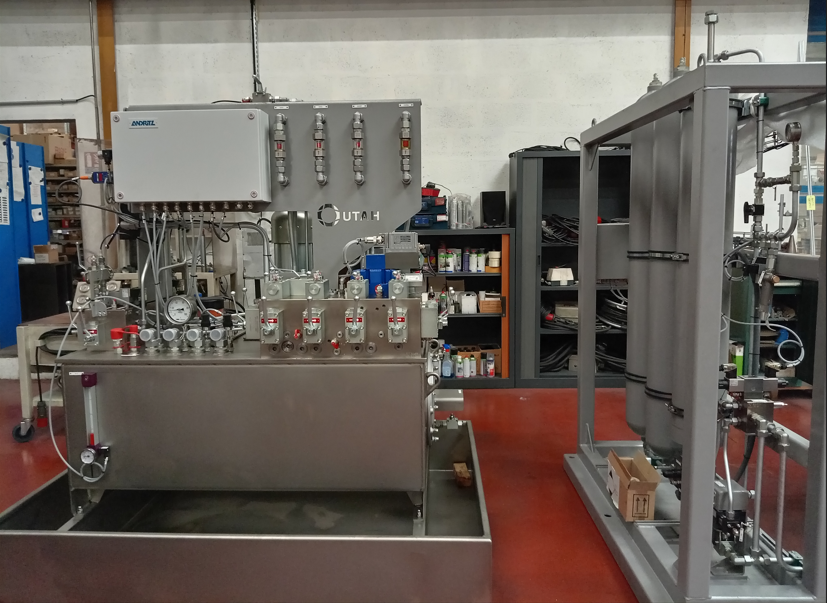

Skid hydraulique inox 316L 280l avec rack accus

Notre savoir faire :

– Peinture Marine / Bac inox

– Commandes de Secours Manuelle sur commande Electrique

– Energie de secours ( Manuelle/ 24Volts sur batterie)

– Accumulateur de manoeuvre de secours (Descente/Montée de vanne)

– Coffret de démarrage et de commande Vanne

– Centrale certifiée Atex zone 1

– Vérins Associés / Tuyautage / Mise en route

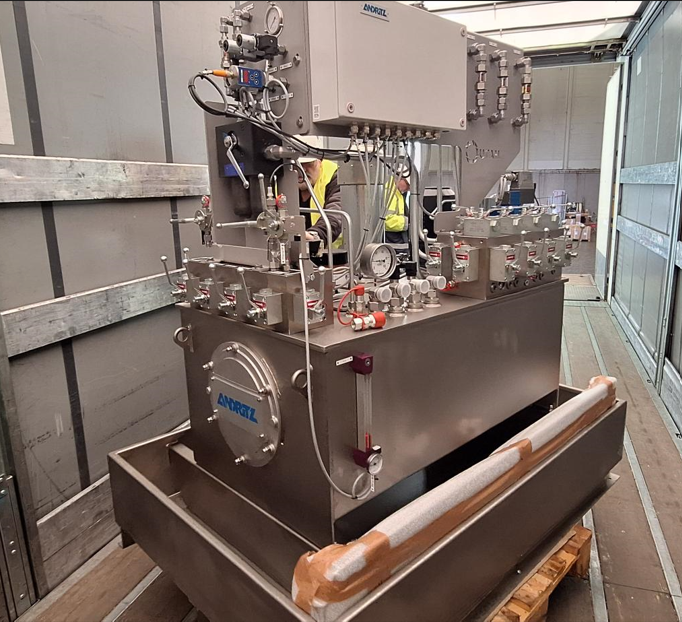

  • Skid hydraulique :

Réservoir 280 litres équipé de 4 anneaux de levage

  • Matière 316L épaisseur platine 6 mm
  • Bac de rétention de 280 litres

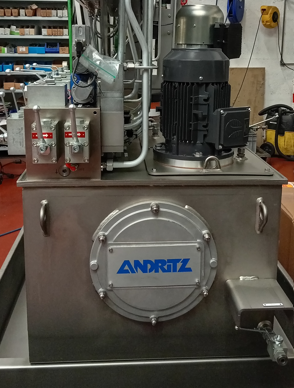

  • Groupe moto-pompe vertical 2.2Kw – 4cc
  • Conception du bloc foré pour les circuits : Pompe, Came, Vérin de turbine et contre-poids
  • Assemblage et tuyautage des composants hydrauliques
  • Plaque firme gravée inox

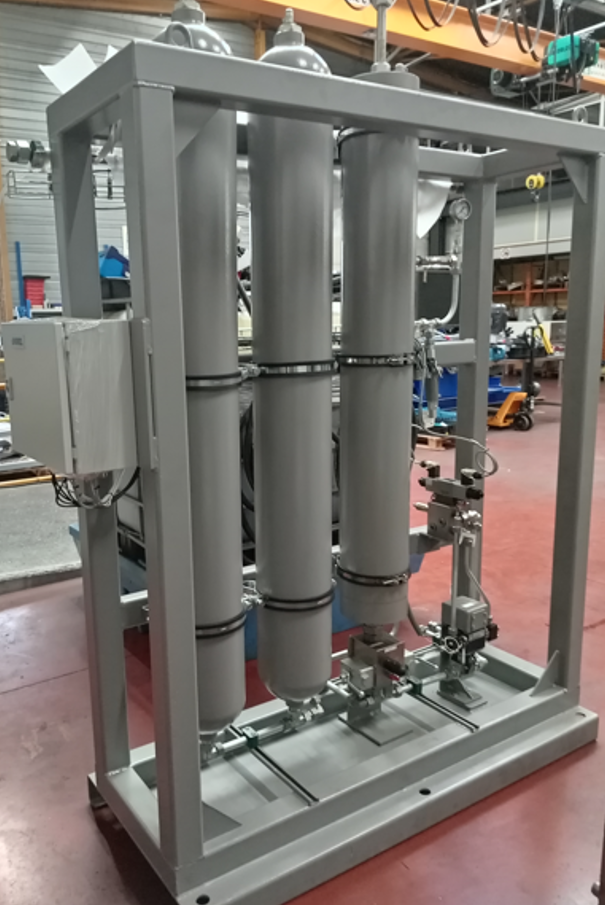

  • Rack accumulateurs :

  • Conception et réalisation du châssis acier soudé équipé de 4 anneaux de levage CMU – 2 tonnes
  • 1 accumulateur à piston 32L avec règle extérieure de positionnement
  • 2 accumulateurs azote 50L
  • 1 bloc de sécurité comprenant : limiteur de pression de sécurité CE tarage plombé, vanne cadenassable de drainage et d’isolation
  • Directive 2014/68/EU
  • Peinture 3 couches d’épaisseur 300µ, système OP

  • Dossier technique :

  • Schéma hydraulique
  • Nomenclature composants
  • Fiches techniques composants
  • Notice de mise en route
  • Plans d’encombrement des équipements
  • Rapports d’essais
  • FAT
  • FAT records
  • Packing List
  • Certificats 3.1 / 3.2
  • Certificats de calibration
  • Certificat de conformité à la commande
  • ITP
  • Rapport Test Peinture
  • Liste des pièces de rechange

Nos références :

ANDRITZ Suisse – GENESSIAT 01 : Fourniture du skid hydraulique avec son rack accumulateurs

EDF 38 – SAINT GEORGES DE COMMIER : Retrofit complet de 2 vannes & Synchronisation des 3 vérins de régulation sur une vanne fourreau

COURLY 69 – PLACE GABRIEL PERI : Fourniture de la centrale hydraulique & mise en service complète de l’installation sur une vanne d’égout

COURLY 69 – LES MONTS D’OR : Fourniture de la centrale hydraulique & mise en service complète de l’installation sur une vanne d’égout

CNR 26 – TOURNON : Fourniture de la centrale hydraulique & mise en service complète de l’installation sur une vanne de trop plein en cas d’orage

CNR 07 – LE POUZIN LA VOULTE : Fourniture de la centrale hydraulique & mise en service compète de l’installation sur une vanne de déversement du Rhône en cas de crue
